线性加旋转致动器

这种致动器可以在高速取放运动时提供精准的Z轴旋转动作。各式各样的线性旋转致动器可选择直接驱动或是齿轮减速型马达。

真空直接建立在马达的中空轴避免了灰尘侵入。致动器每一个轴都可以在同一时间进行力量、扭力的控制、定位以及速度的程序编程并可反馈数据。此外，"软着陆" 功能可以控制力量轻轻的触碰对象，可以避免在取放运动时损伤取放头或是对象。

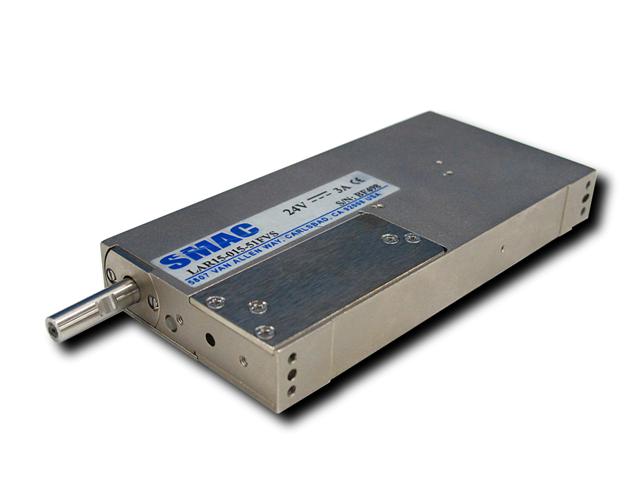

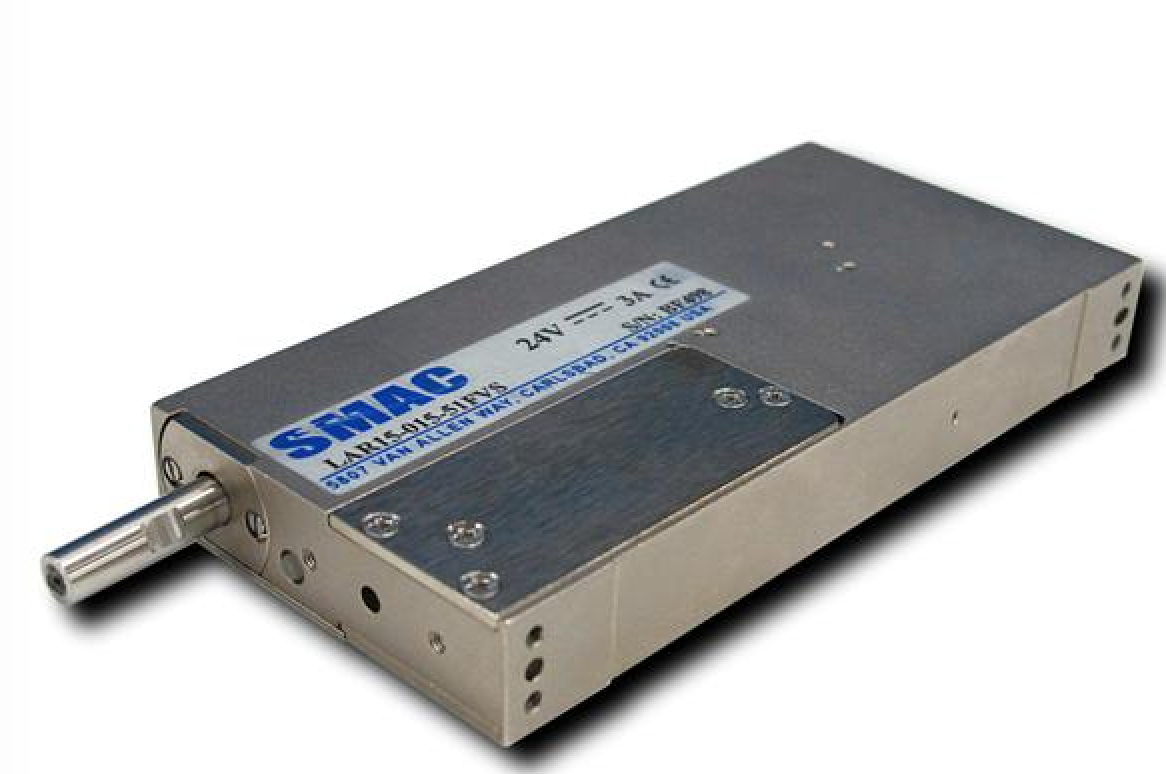

LAR系列线性加旋转致动器

LAR系列是本公司早推出的线性加旋转致动器，它有直接驱动和齿轮减速马达两种。真空直接建立在马达的中空轴避免了灰尘侵入。致动器每一个轴都可以在同一时间进行力量、扭力的控制、定位以及速度的程序编程并可反馈数据。

标准的线性分辨率是5µm，另外大部分型号有1µm、0.5µm 以及0.1µm供选择。

旋转分辨率方面，齿轮型马达的介在2,000 至28,000读数之间，直接驱动的马达则为20,000读数。我们也有提供较高的旋转分辨率以及可指定齿轮减速马达的扭力或是变速比。

特点

软着陆功能以及精准的力量/ 扭力控制
精准的定位
真空轴
可选择安装弹簧，断电时安全地将轴缩回
资料反馈

产品	直流操作电压 (DC)	Size: LxWxH (mm)	行程 (mm)	最大推力 (N)	持续推力 (N)	扭力 (Nm)	转动分辨率
LAR31-030-55-1	24	140x80x34.7	30	11	4.4	0.06	40.96K
LAR31-050-15-6	24	175x78.8x36.4	50	20	8	0.06	40.96K
LAR35-025-55-1	24	190x90x35	25	12	4.8	0.085	20K
LAR35-050-55-1	24	190x90x35	50	10	4	0.085	20K
LAR51-058-35-6	48	180x95.6x54	58	41	16	0.14	40960
LAR55-050-55-1	24	250x110x55	50	25	10	0.2 - 2.5	2K - 28K
LAR55-050-75-1	48	250x110x55	50	40	16	0.2 - 2.5	2K - 28K
LAR55-100-55-1	24	250x250x55	100	16	6.4	0.2 - 2.5	2K - 28K
LAR55-100-75-1	48	250x250x55	100	25	10	0.2 - 2.5	2K - 28K
LAR95-015-75-1	48	304x90x115	15	84	33	0.2 - 4.5	2K - 132K
LAR95-050-75-1	48	304x90x115	50	65	26	2.8	2K
LAR300-050-75-2	48	284x85x160	50	202	80	0.2 - 4.5	2K - 132K
LAR300-100-75-1	48	291x160x85	100	80	32	0.2 - 4.5	2K - 132K

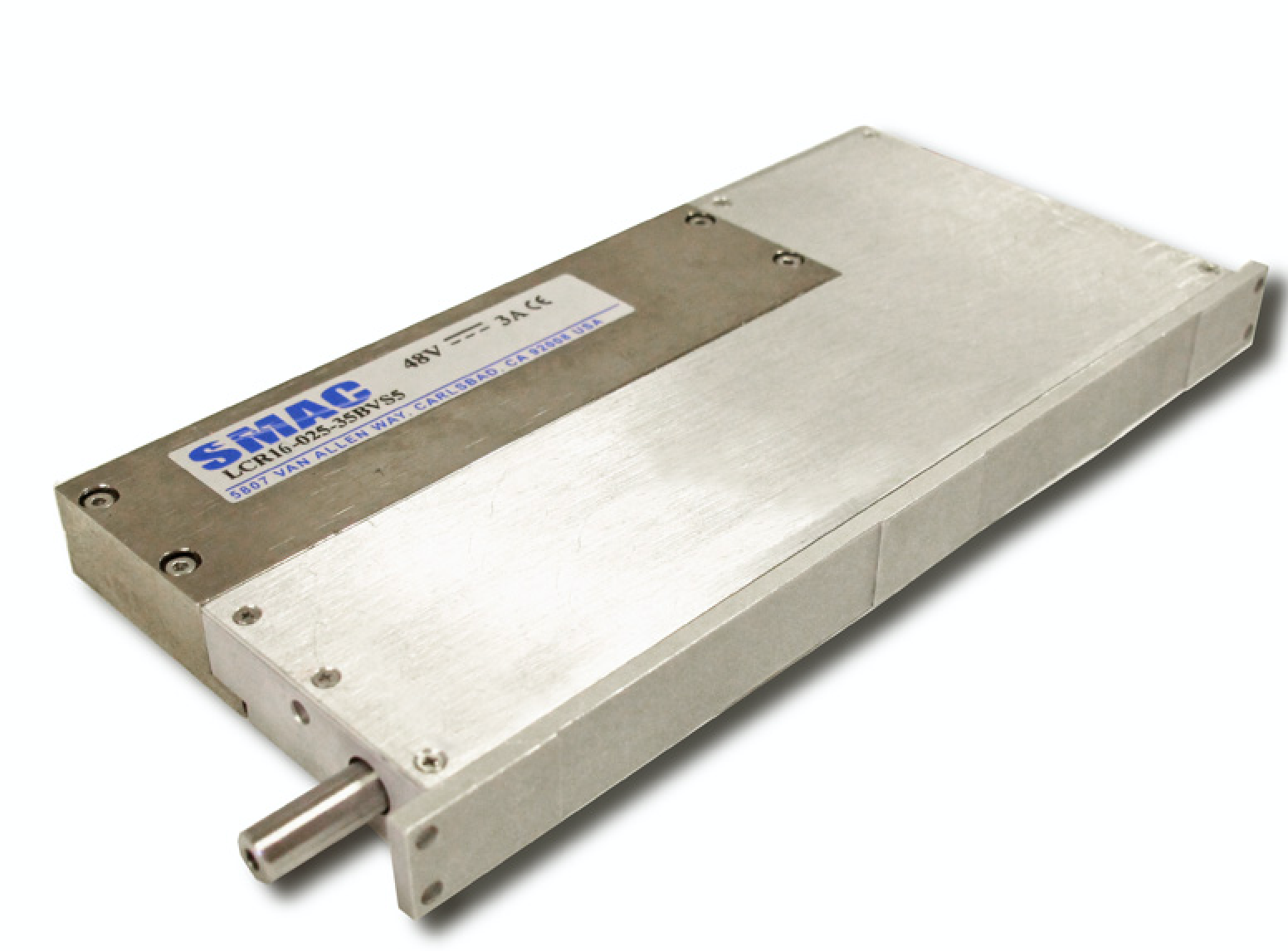

LCR系列是LCA系列延伸出的线性加旋转致动器。这款致动器是安装直接驱动的无刷伺服马达。内建自润式线性滑轨，提供超长的循环寿命。有软着陆以及可程序化的功能，可精准的控制力量 / 扭力、位置、加速度以及速度。

线性编码器分辨率：大多数设备为5µm标准，1µm和0.1µm可选。向工厂咨询可用性。

轴端：公，母，空和自定义（检查自定义选项的可用性）

复位弹簧：防止在切断电源时垂直操作期间轴掉落。

气孔：用于拾取和放置应用

加长：用于更紧的轴跳动和较高的侧向载荷。

最大增加力和加速度： 48伏线圈和双线圈选件可用于某些带24伏单线圈的装置。

扭矩/齿轮比的增加：可以使用其他齿轮电动机。请咨询工厂。

旋转编码器分辨率： 向工厂咨询更高的分辨率。

特点

软着陆功能
MTBF一亿次的寿命循环
真空轴可避免灰尘累积

产品	直流操作电压 (DC)	Size: LxWxH (mm)	行程 (mm)	最大推力 (N)	持续推力 (N)	扭力 (Nm)	转动分辨率
LCR13-025-55-2	24	155x75x13	25	7	2.8	0.047	24K
LCR13-035-15-6	24	180x75x13	35	14	5.6	0.047	24K
LCR13-050-15-6	24	210x75x13	50	14	5.6	0.047	24K
LCR16-025-55-2	24	155x75x16	25	7	2.8	0.047	24K
LCR16-035-15-6	24	180x75x16	35	14	5.6	0.047	24K
LCR16-050-15-6	24	210x75x16	50	14	5.6	0.047	24K
LCR20-025-55-2	24	155x75x20	25	9	3.6	0.047
LCR20-025-75-2	48	155x75x20	25	25	10	0.047	24K
