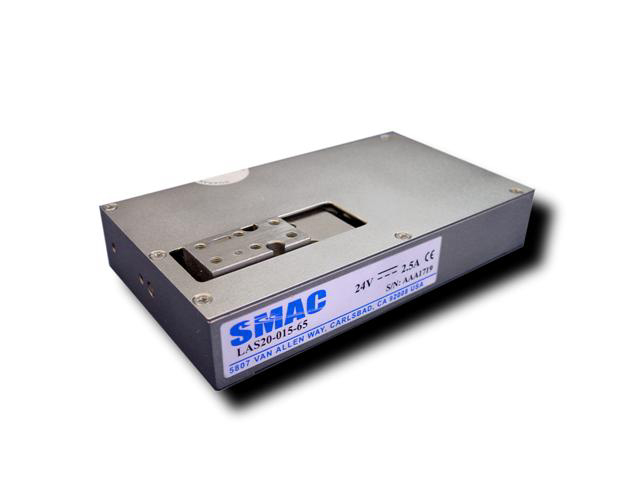

滑块音圈电机执行器

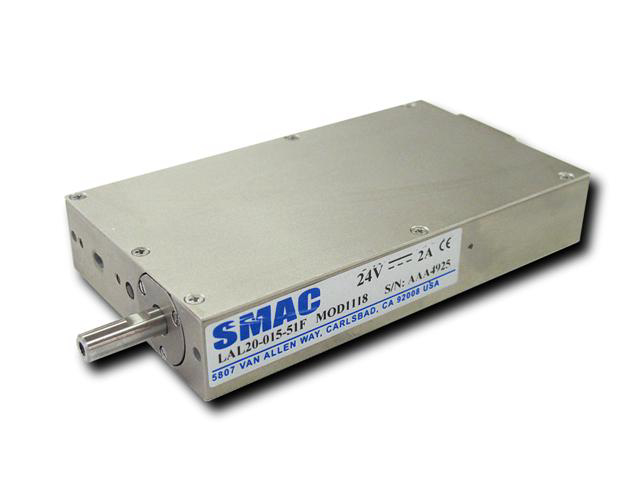

我们的线性滑块致动器设计是基于线性执行器，它们的性能特性很大程度上是一样的。提供的线性滑动范围从轻巧到长行程皆有，可精准地定位充分运用在各式各样的自动化系统上。

LAS系列产品的设计大多源自于LAL线性致动器系列。行程从10mm 至150mm，最大力量可达约200牛顿。

特点

  • 软着陆功能以及精准的力量控制特别适合用于易损坏的零件或材料

  • 适合用于精准的定位

  • 无需气体且安静的运行

LAS音圈电机执行器选项：

线性编码器分辨率：大多数装置可选5µm标准，1µm，0.5µm和0.1µm。向工厂咨询可用性。


复位弹簧：切断电源后，防止在垂直运行中轴掉落。


最大力和加速度的增加： 48伏线圈和双线圈选件可用于某些带有24伏单线圈的装置。


提高测力精度和使用寿命：超长寿命直线导轨，低摩擦直线导轨

产品

直流操作电压 (DC)

尺寸：长x宽x高（毫米）

行程 (mm)

最大推力 (N)

持续推力 (N)

LAS35-025-55-2

24

135x90x35

25

31.5

12.6

LAS35-025-75-1

48

150x90x35

25

18

7

LAS35-050-55-1

24

135x90x35

50

10

4

LAS35-050-75-1

48

135x90x35

50

12.5

5

LAS35-100-55-1

24

135x90x35

100

6

2.4

LAS35-100-75-1

48

135x90x35

100

7.5

3

LAS55-050-55-1

24

250x110x55

50

25

10

LAS55-050-75-1

48

250x110x55

50

40

16

LAS55-100-55-1

24

250x110x55

100

16

6.4

LAS55-100-75-1

48

250x110x55

100

25

10

LAS55-150-55-1

24

250x110x55

150

13

5

LAS55-150-75-1

48

250x110x55

150

19.5

8

LAS95-015-75-1

48

90x70x95

15

84

33

LAS95-015-75-2

48

147x70x95

15

195

78

LAS95-025-75-2

48

180x70x95

25

162

65

LAS95-050-75-1

48

147x70x95

50

65

26

LAS300-050-75-2

48

210x85x120

50

202

80

执行器型号

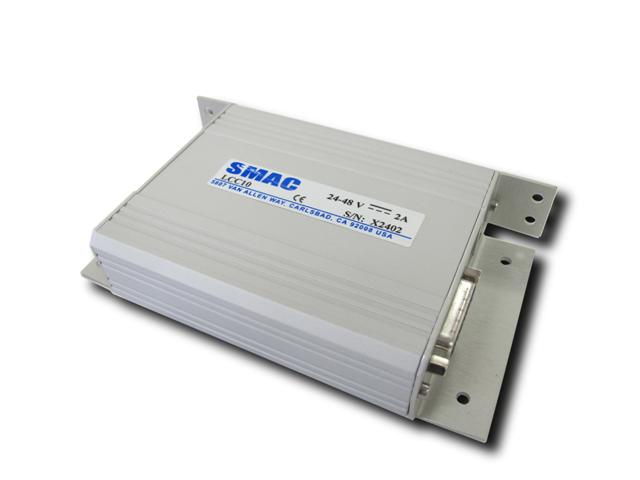

单轴控制器


双轴控制器


功放

智能驱动


LAC-1

LCC-10（11）

LAC-26

LAC-25

LAA-5

DO-1

LAS35 / LAS95

LAH-LOD26-03

LAH-LOD26-03

-

-

LAH-LAD26-03

LAH-LSD26-03

LAS55 / LAS300

LAH-LOD-03

LAH-LOD-03

-

-

LAH-LAD-03

LAH-LSD-03

2个LAS15 *




LAH-LTD26-03

-

-

2个LAS20 / LAS35 / LAS95




LAH-LTD26-03



2个LAS55 / LAS300




LAH-LTD-03



*还需要一根跨接电缆LAH-PT30-26

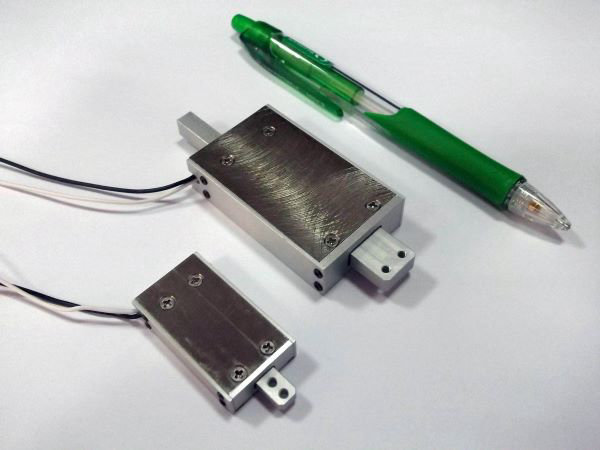

SLA 系列 线性滑块致动器

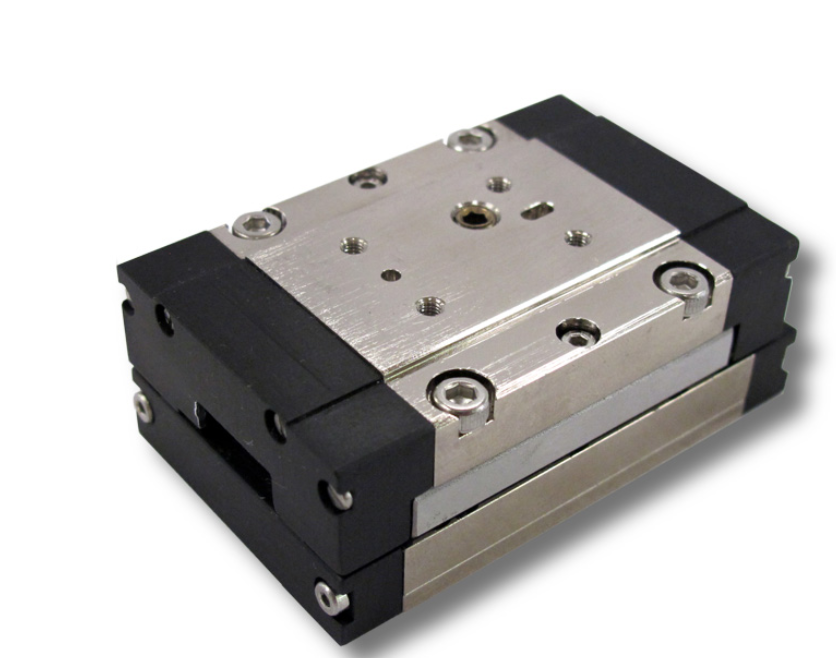

SLA音圈电机执行器设计用于精密的移动运用。因为移动质量非常的轻所以可以做高加速度运动且后座力极小。SLA内含精密的交叉滚珠滑块可以抗潜变，增加刚性降低静摩擦力。移动线圈在交叉滚子导轨的正中间因此可以消除驱动力矩所造成的影响。SLA最小的分辨率可达50nm。

特点

  • 适合用于机密移动以及扫描等运用

  • 没有背隙

  • 位置、速度以及力量都可程序化


音圈电机选项：

线性编码器分辨率：大多数装置可选5µm标准，1µm，0.5µm和0.1µm。向工厂咨询可用性。


复位弹簧：切断电源后，防止在垂直运行中轴掉落。


最大力和加速度的增加： 48伏线圈和双线圈选件可用于某些带有24伏单线圈的装置。


提高测力精度和使用寿命：超长寿命直线导轨，低摩擦直线导轨


产品

直流操作电压 (DC)

尺寸：长x宽x高（毫米）

行程 (mm)

最大推力 (N)

SLA10-005-55-1

24

50x50x10

5

2.2

SLA10-010-55-1

24

61x50x10

10

2.1

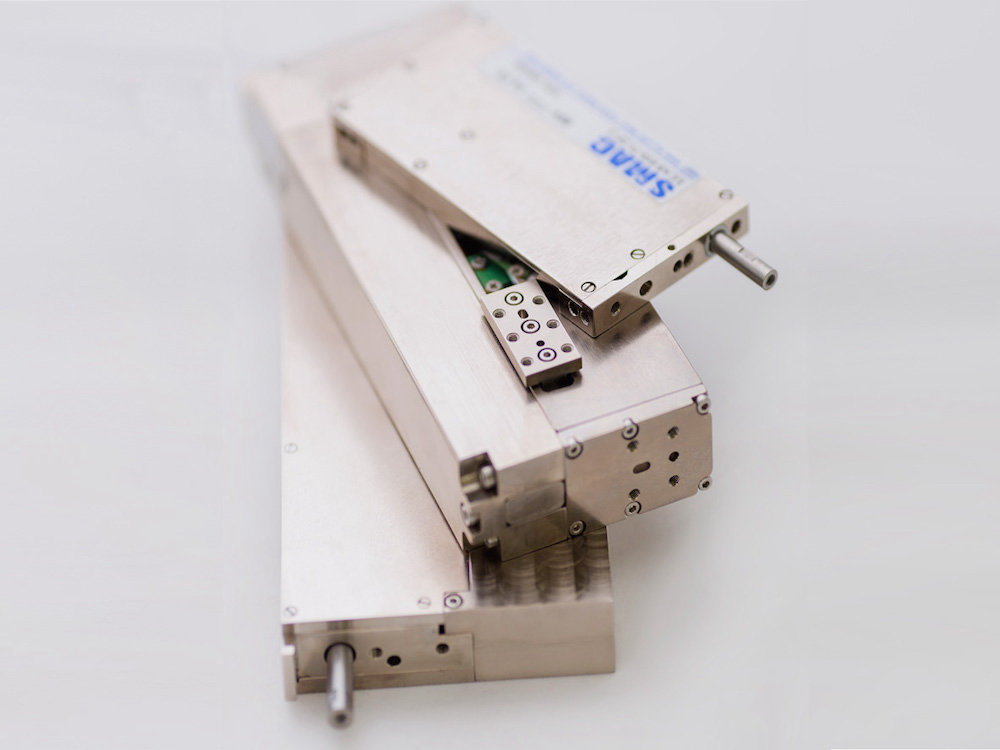

LCS 系列 线性滑块致动器

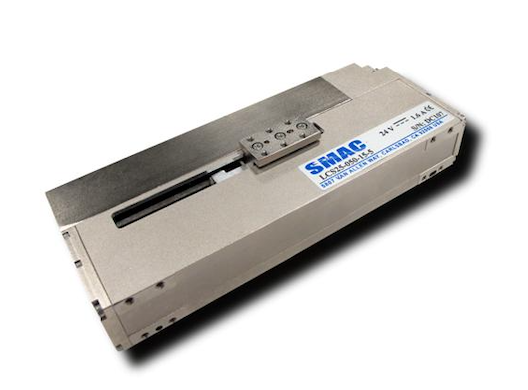

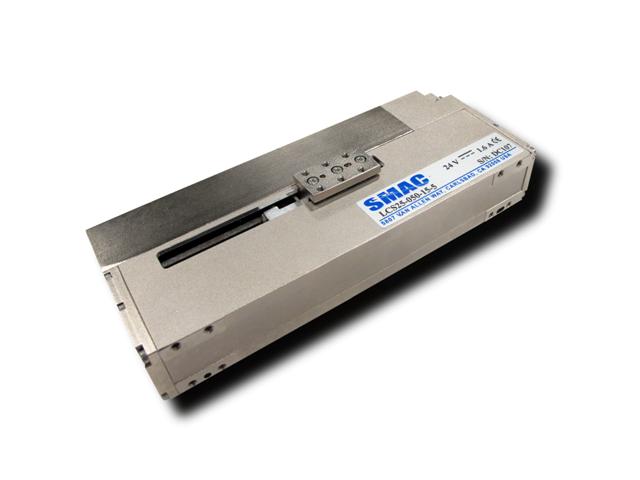

LCS系列是LCA系列的延伸。这些线性滑块致动器有很多的选择，行程从10mm 到250mm、 最大力量可达90牛顿。可高速或低速以及精准的重复定位，特别适合用于进料机、扫描、测试以及量测等各类运用。

特点

  • 力量、位置以及速度控制

  • 软着陆能力

  • 长寿命循环

选项：

线性编码器分辨率：LCS8系列： 1µm标准。0.1μm可选。LCS25和LCS50系列： 5µm标准。对于大多数单元，可选0.5µm，1µm和0.1µm。


复位弹簧：切断电源后，防止在垂直运行中轴掉落。


最大力和加速度的增加： 48伏线圈和双线圈选件可用于某些带有24伏单线圈的装置。


提高测力精度和使用寿命：超长寿命直线导轨，低摩擦直线导轨


产品

直流操作电压 (DC)

尺寸：长x宽x高（毫米）

行程 (mm)

最大推力 (N)

持续推力 (N)

LCS8-010-55-2

24

95x50x8

10

4

(*)

LCS8-025-15-3

24

110x50x8

25

2.6

(*)

LCS8-050-11-3

24

135x50x8

50

2.6

(*)

LCS25-010-55-1

24

70x55x25

10

8

3

LCS25-010-55-2

24

130x60x25

10

16

6

LCS25-010-75-1

48

70x55x25

10

12

3

LCS25-010-75-2

48

130x60x25

10

22

8

LCS25-025-15-6

24

130x60x25

10

18

7

LCS25-025-55-2

24

130x60x25

25

7.4

2.9

LCS25-025-35-6

48

130x60x25

10

22

8

LCS25-025-75-2

48

130x60x25

25

9.2

3.6

LSC25-050-15-6

24

155x60x25

50

18

7

LCS25-050-35-6

48

155x60x25

50

22

8.8

LCS25-100-15-6

24

205x60x25

100

18

7

LCS25-100-35-6

48

205x60x25

100

22

8.8

LCS25-150-15-6

24

258x60x25

150

18

7

LCS25-150-35-6

48

258x60x25

150

22

8.8

LCS25-200-15-6

24

310x60x25

200

18

7

LCS25-200-35-6

48

310x60x25

200

22

8.8

LCS50-025-75-1

48

125x100x50

25

50

20

LCS50-050-35-6

48

250x115x50

50

90

36

LCS50-050-75-1

48

125x100x50

50

45

18

LCS50-100-35-6

48

300x115x50

100

90

36

LCS50-150-35-6

48

350x115x50

150

90

40



你可能还喜欢
  • 音圈电机控制器

    音圈电机控制器

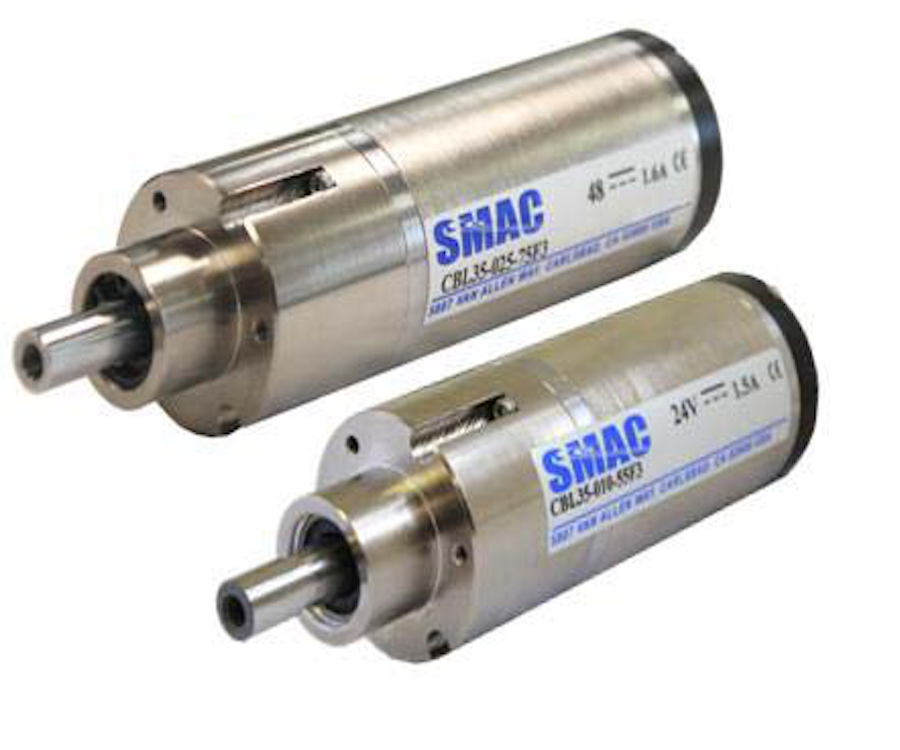

  • 圆形音圈电机执行器

    圆形音圈电机执行器

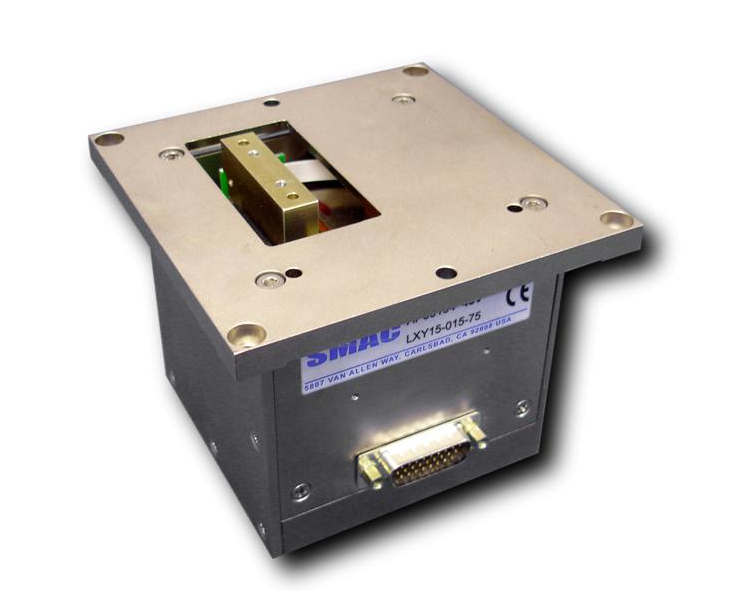

  • 音圈电机XY直线平台
