EtherCAT总线型控制器

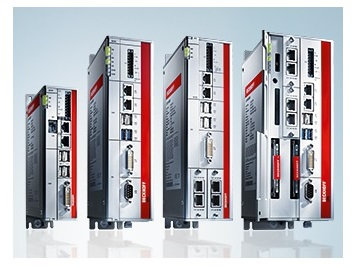

C69xx 工业 PC 系列是专为安装在控制柜中而设计的。该系列的工业 PC 和带 DVI 及 USB 接口的 Beckhoff 控制面板可完美结合成为一个操作单元，若装有在嵌入式 Windows XP 或 Windows XP 专业版下运行的 TwinCAT 自动化软件，则能够为机械制造和设备安装工程应用提供一个功能强大的平台。

C69xx 工业 PC 的紧凑型铝质机箱配备了一个 3.5 英寸的主板。所有 PC 接口都位于机箱的一侧。也可选择在两侧使用安装板安装 PC，并用螺钉固定在控制柜中。也可以安装在后面板或右手侧的面板上（见图示）。

C69xx 系列 PC 由一个 24 V 电源模块供电，也可以选择用集成的不间断电源（UPS）供电。电池组可以从外部进行连接，安装在靠近 PC 的DIN 导轨上。右手侧面板后的散热片可以让 PC 在无风扇的情况下的最高工作温度达 55 °C。

C69xx 工业 PC 系列两个型号之间的主要区别在于它们的处理器和散热方式不同。C6925 采用的是 1 GHz Intel® Celeron® M ULV 处理器，无需风扇。C6920 采用的则是 Intel® Core™ Duo 或 Core™2 Duo 处理器，在机箱下面有一个可以轻松更换的风扇盘。

C6925 的基本配置包括一个闪存盘，PC 内不包含任何旋转部件。也可以选择将硬盘集成到 PC 中。C69xx 有一个空置的迷你 PCI 插槽。用于安装 PROFIBUS（FC3151）、CANopen（FC5151）、DeviceNet （FC5251）、SERCOS（FC7551）等 Beckhoff 迷你 PCI 现场总线卡或另一个以太网卡（FC9151）可供使用。

该系列的工业 PC 可以和带 DVI 及 USB 接口的 Beckhoff 控制面板或以太网控制面板完美结合成为一个操作单元，若安装有在嵌入式 Windows XP 或 Windows XP 专业版下运行的 TwinCAT 自动化软件，则能够为机械制造和设备安装工程应用提供一个功能强大的平台。由于配备有两个独立的以太网接口，在实际应用中，CP69xx 可以作为一个紧凑型中央处理单元，完全适用于 EtherCAT 控制系统。一个 100M Bit 以太网端口为 EtherCAT 控制任务提供性能，同时，另一个 Gigabit 端口则可用于连接上层网络。
