摆线减速机

“高精度减速齿轮”这个概念表示将高精度减速齿轮和高精度径向轴向轴承完全集成在一个单元中。TwinSpin高精度减速齿轮设计用于要求高减速比，高运动精度，低空转，高力矩能力和高刚度的紧凑型设计，安装区域有限，质量轻。

这种新的变速箱概念允许将减速齿轮TwinSpin用于机器人技术和自动化，机床，测量设备，导航系统，飞机工业，军事和医药领域，木材加工领域，打印机分支，纺织工业机器和玻璃处理，灌装机等。

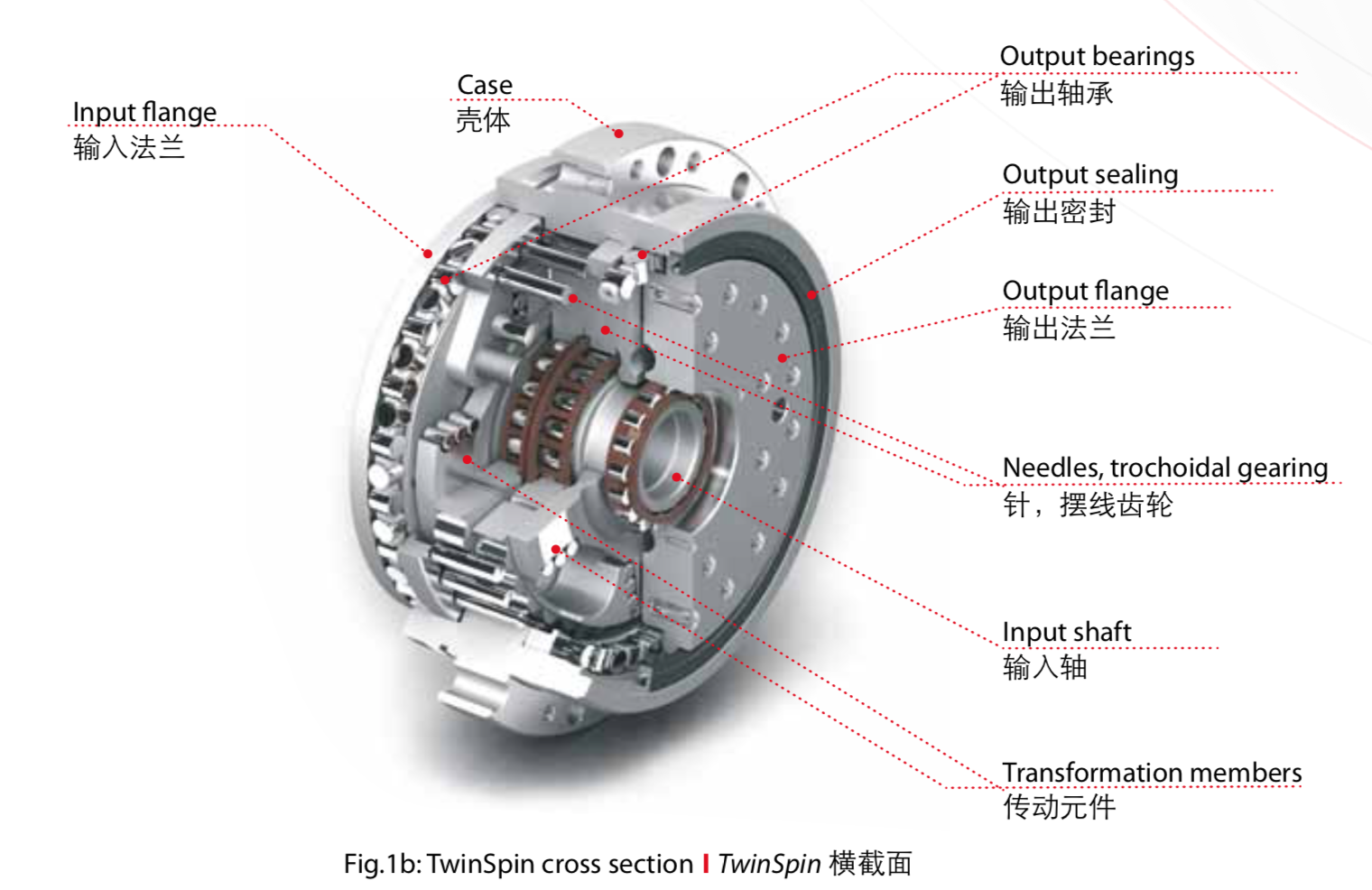

TwinSpin高精度减速器的基本零件是：

• 壳体  -集成在减速器中的高容量，精密径向轴向输出轴承

• 输出密封  -在输出法兰侧，可防止内部污染物和润滑剂从减速器泄漏

• 法兰  -输入和输出法兰通过安装螺栓固定在一起，并在径向轴向输出轴承中相对于壳体以降低的速度旋转

• 轴  -减速机构的高速部件，由法兰中的滚动轴承承载。轴承滚道直接在轴和法兰上磨削。偏心轴通过滚子轴承可旋转地支撑摆线齿轮

• 摆线齿轮  -摆线轮廓几乎同时啮合50％，确保传递减速齿轮的高扭矩和无反冲性能

• 传动元件  -将摆线齿轮的行星运动转换为一对法兰的旋转运动

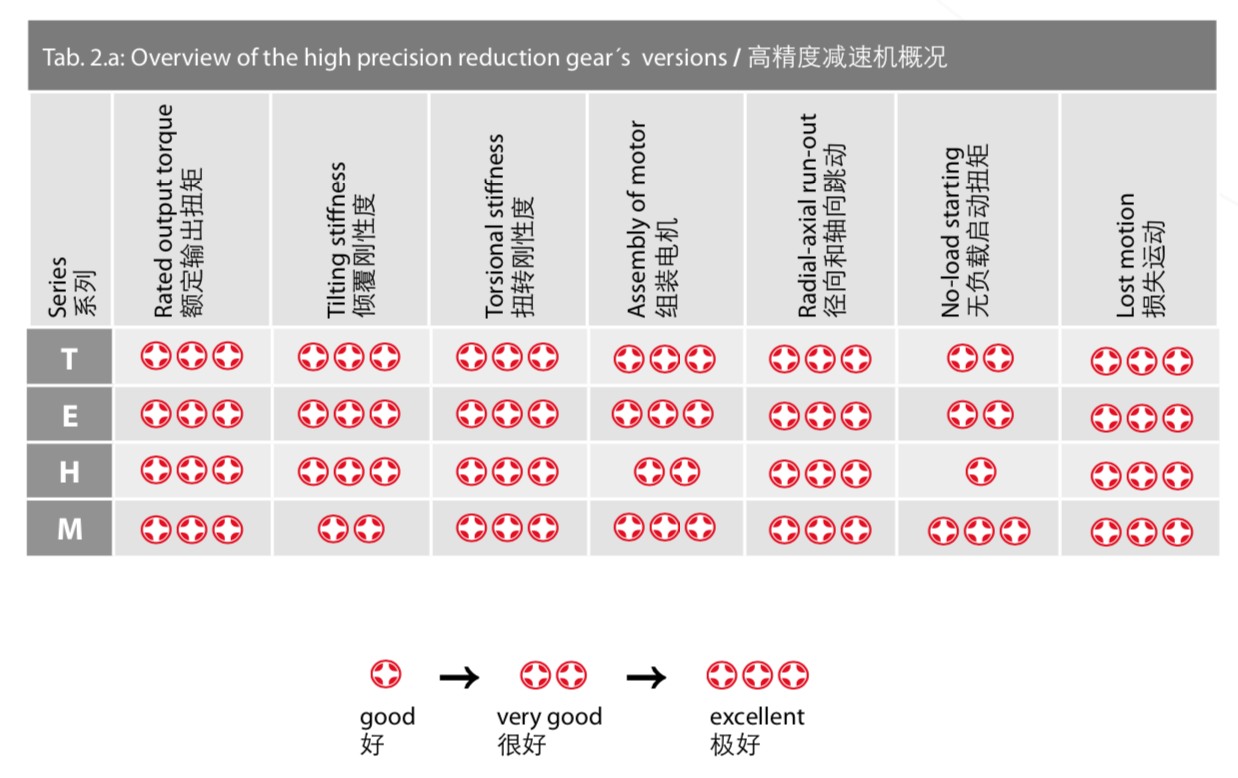

T 系列是TwinSpin圆柱形壳体的高精度减速机，范围 形式。T系列高精度减速机包括精确的减速机构 和径向-轴向滚柱轴承。减速机的独特设计可以允许负 载直接作用在输出法兰或壳体上，无需额外的轴承。T系列高精度减速机的特点是模块化设计，可以通过法 兰安装电机和减速机。T系列高精度减速机为不完全密 封，法兰和垫片需使用密封。

优点

• 零背隙

• 力矩大
• 定位精度和重复定位精度好• 扭转刚度和倾覆刚度大
• 尺寸和重量小
• 速比大
• 效率高
• 寿命长
• 组装简易
