STK低速大力矩无框电机

STK力矩电机，8 Nm到2708 Nm内径56~630mm

框永磁无刷转矩电机直接驱动

STK Direct Drive电动机已设计为集成在伺服机构的核心部分，旨在改善高扭矩电动机的轴控制性能。

因此，使用wellmotion的直接驱动无框转矩电动机可为动态性能和精度的改善提供适当的解决方案，并可以解决对体积和重量有严格限制的应用。

主要特征

• 在自然对流中，连续扭矩从8 Nm到2708 Nm连续不等，具体取决于尺寸，而在流体冷却中则高达6100 Nm。

• 六个外径从145毫米到800毫米不等。

• 内径从56毫米到630毫米。

• 根据类型，从30 rpm到1500 rpm的各种可用绕组。

• 转子非动态平衡；如果需要，用户必须在组装好的转子上进行平衡

• 对于环境和集成约束，请索取我们的STK手册进行组装

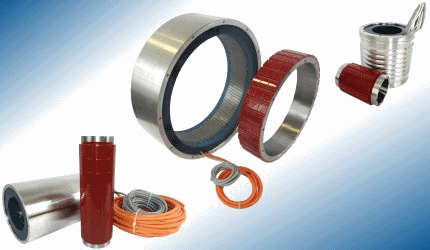

• 无框架设计：一个转子和一个定子集成在用户的机械装置中

优点

• 高动态

• 没有减速器

• 无反冲

• 高精度伺服

• 减少维护

• 伺服机构的简化

• 伺服机构成本的优化

• 降噪

• 功能优化和机器简化

范围的特征

无框STK扭矩电机的范围包括6种尺寸，从145毫米到800毫米不等，每种尺寸都有不同的长度，并提供两种标准额定转速。由于其出色的兼容性和准确性，它们对于直接驱动电机应用特别方便。

145 STK马达

• 自然对流时的连续扭矩：从8到47.4 Nm

• 流体冷却中的连续扭矩：从15到120 Nm

• 峰值扭矩：从27.5到220 Nm

• 额定速度：500至1500 RPM

• 空心轴：直径56 mm标准

190 STK马达

• 自然对流时的连续扭矩：从19到111 Nm

• 流体冷却中的连续扭矩：从36.3到274 Nm

• 峰值扭矩：从62到496 Nm

• 额定速度：500至1500 RPM

• 中空轴直径72mm标准

300 STK电机

• 自然对流的连续扭矩：从54到319 Nm

• 流体冷却中的连续扭矩：从106到871 Nm

• 峰值扭矩：从194到1548 Nm

• 额定速度：200至800 RPM

• 空心轴：直径190毫米标准

800 STK电机

• 自然对流时的连续扭矩：从610到2708 Nm

• 流体冷却中的连续扭矩：从1039到6100 Nm

• 峰值扭矩：从1885年到11310 Nm

• 额定速度：30至250 mn-1

• 空心轴：直径630 mm标准

STK无框电机与流体冷却电路集成

• 所有STK无框电动机均可提供一体式流体冷却套和入口/出口

• STK无框电动机也可以提供外部冷却电路，该电路绕在定子壳体上

• 集成冷却回路在塑料注塑机的应用中特别有趣

•


其他力矩电机点击查看，或者联系拨打我司电话
