IME磁性编码器

IME磁性编码器支持BISS-C绝对值协议，单圈19bit分辨率

热线电话 15810269808

电子邮件 xiaochun.wang@goldkong.com

联系我们

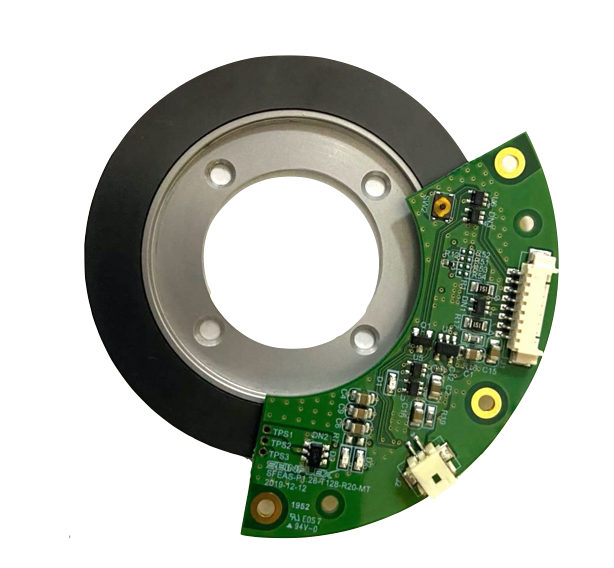

ME磁性编码器是一个非接触式高分辨率的无轴绝对旋转编码器，大中空，专为空间受限的应用设计,可提供多种磁环选项以及连接方式。

提供国际通用的BISS-C协议，19位超高分辨率，同时可以根据客户需求进行定制磁环尺寸以及磁环金属连接件。

	IME34	IME56
分辨率Resolution	单圈19位，多圈16位	单圈19位，多圈16位
供电电压Supply Voltage	5V±10%	5V±10%
供电电流Supply Current	Max 6mA （Typ.3.6V）	Max 6mA （Typ.3.6V）
电池供电电压Battery Supply Voltage	3 to 5.5V （Typ.3.6V）	3 to 5.5V （Typ.3.6V）
运行温度Operating temperature	-10℃ to 110℃	-10℃ to 110℃

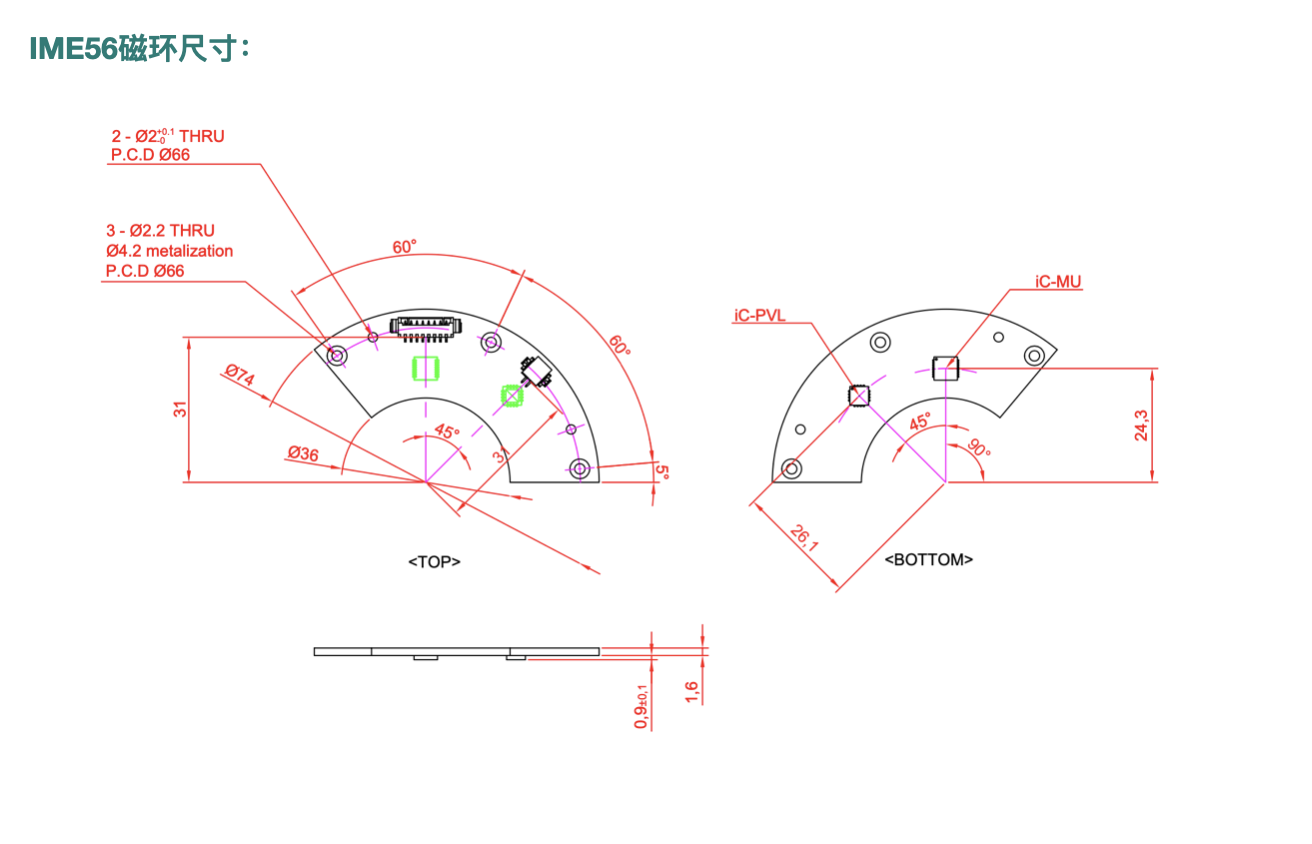

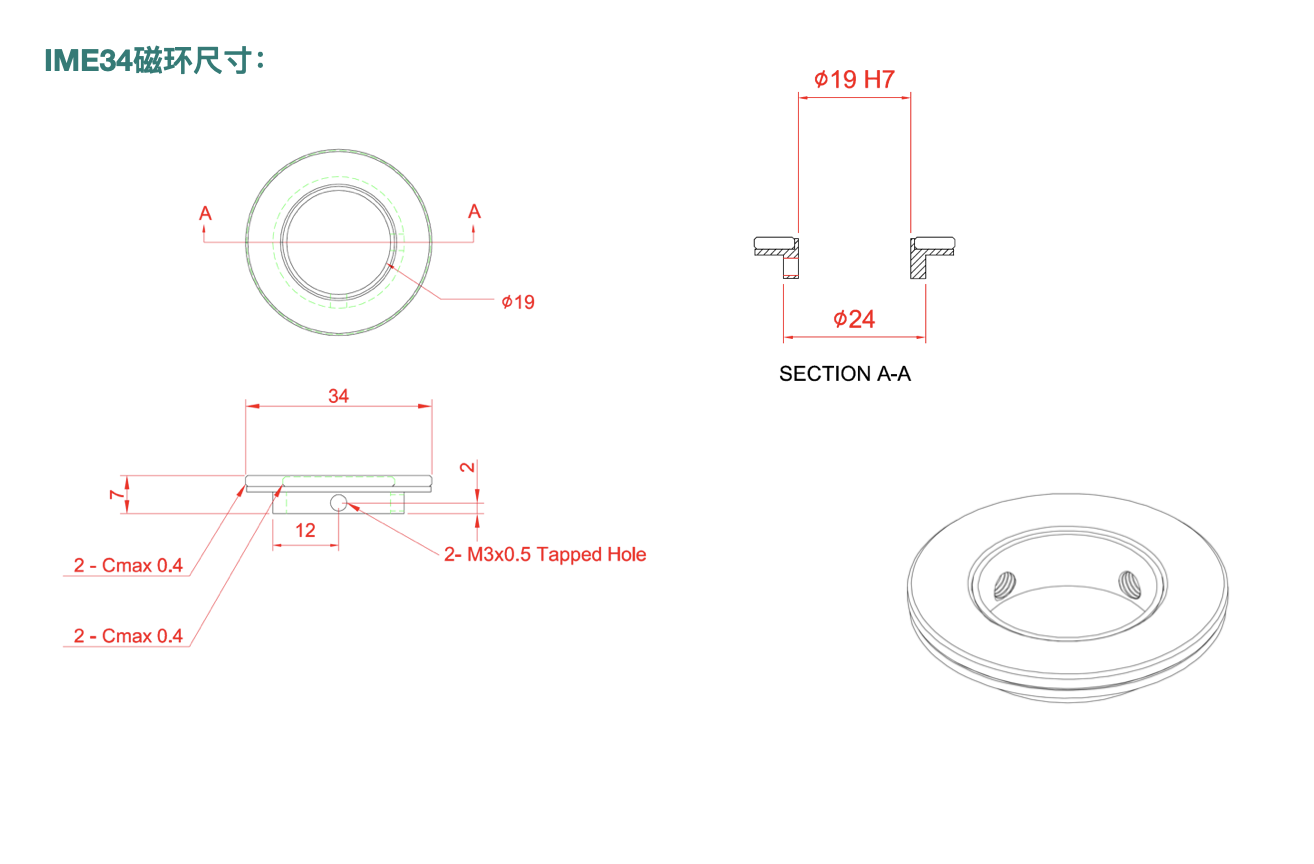

磁环尺寸 Magnet outline	φ34mm	φ56mm
磁环内径 Inner Diameter	φ19H7 mm	φ25H7 mm
磁环高度 Height	7mm	3mm
气隙 Air Gap	0.3~ 0.5mm	0.3~0.5mm
通讯协议	BISS-C	BISS-C
